Компрессорный узел LB50-2
Описание товара:

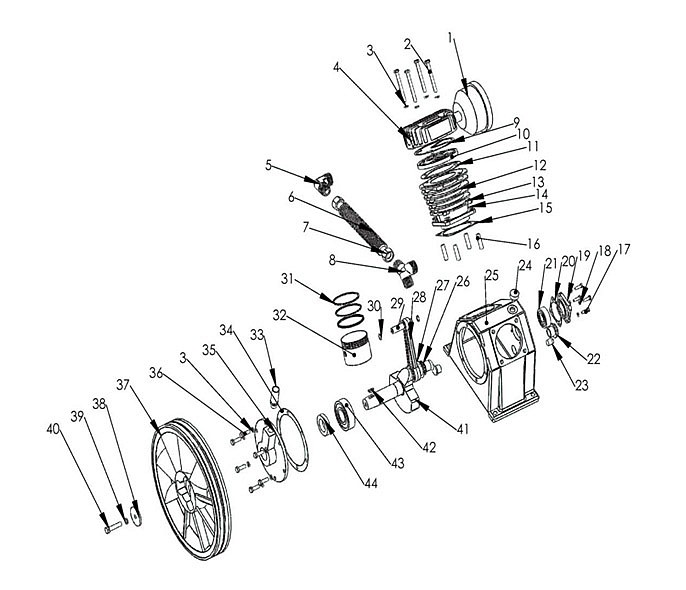

- Применение Деталировка компрессорной головки
|
№ позиции |
Наименование детали |
Код для заказа |
|
Блок поршневой LB-50 |
402223002 |
|
|
1 |
Фильтр воздушный в сборе для LB50/75 |
21175003 |
|
1/1 |
Патрон воздушного фильтра |
21177010 |
|
2 |
Болт для крышки блока цилиндров М8х80 |
11131006 |
|
3 |
Граверная шайба d8 |
11123003 |
|
4 |
Головка цилиндра |
21123004 |
|
5 |
Угольник |
21173002 |
|
6 |
Радиатор |
21171003 |
|
7 |
Гайка d19 |
11114001 |
|
8 |
Тройник |
21174002 |
|
9 |
Прокладка блока клапанов верхняя d80 |
21154003 |
|
10 |
Клапанная плита d80 |
21124004 |
|
10/1 |
Пластина большая (LB75, LB50) |
21125015 |
|
10/2 |
Пластины мал в комплекте (2+2 плюс болты и шайбы) (LB75, LB50) |
21125014 |
|
11 |
Прокладка блока клапанов нижняя d80 |
21151005 |
|
12 |
Блок цилиндров d80 |
21121005 |
|
13 |
Гайка |
11111003 |
|
14 |
Граверная шайба d10 |
11123004 |
|
15 |
Прокладка цилиндр — картер d80 |
21153003 |
|
16 |
Шпилька М10x38 |
11141003 |
|
17 |
Болт крепления крышки М6х20 |
11131001 |
|
18 |
Граверная шайба d6 |
11123002 |
|
19 |
Задняя крышка |
21112001 |
|
20 |
Прокладка задней крышки |
21155002 |
|
21 |
Подшипник 6304 |
21134002 |
|
22 |
Маслоуказатель |
21164002 |
|
23 |
Пробка слива масла |
21169003 |
|
28 |
Шатун боковой |
21132007 |
|
29 |
Поршневой палец d15x70 |
21143004 |
|
30 |
Кольцо стопорное d15 |
21144003 |
|
31 |
Комплект колец d80 |
21145004 |
|
32 |
Поршень d80 |
21141004 |
|
33 |
Сапун |
21166001 |
|
34 |
Прокладка передней крышки |
21152005 |
|
35 |
Передняя крышка |
21113005 |
|
36 |
Болт крепления М8х25 |
11131004 |
|
37 |
Шкив LB50/75 d368 |
21212004 |
|
38 |
Шайба d52 |
21213003 |
|
39 |
Шайба d10 |
11124002 |
|
40 |
Болт шкива М10х45 |
11131011 |
|
41 |
Коленвал |
21131006 |
|
42 |
Сегментная шпонка |
21136001 |
|
43 |
Подшипник 6307 |
21134006 |
|
44 |
Манжета передней крышки (35x56x12) |
21161005 |
